Bạc đạn cầu rãnh sâu
Deep groove ball bearing
Loại thông dụng nhất: chạy êm, tốc độ cao, chịu tải hướng kính và một phần tải dọc trục theo cả hai chiều.
Giá: Liên hệ
Các loại bạc đạn thông dụng
13 nhóm sản phẩm hay gặp trong nhà máy, xưởng sửa chữa và thiết bị dân dụng. Bấm vào ảnh để xem cấu tạo, ưu nhược điểm và các mã thường gặp.

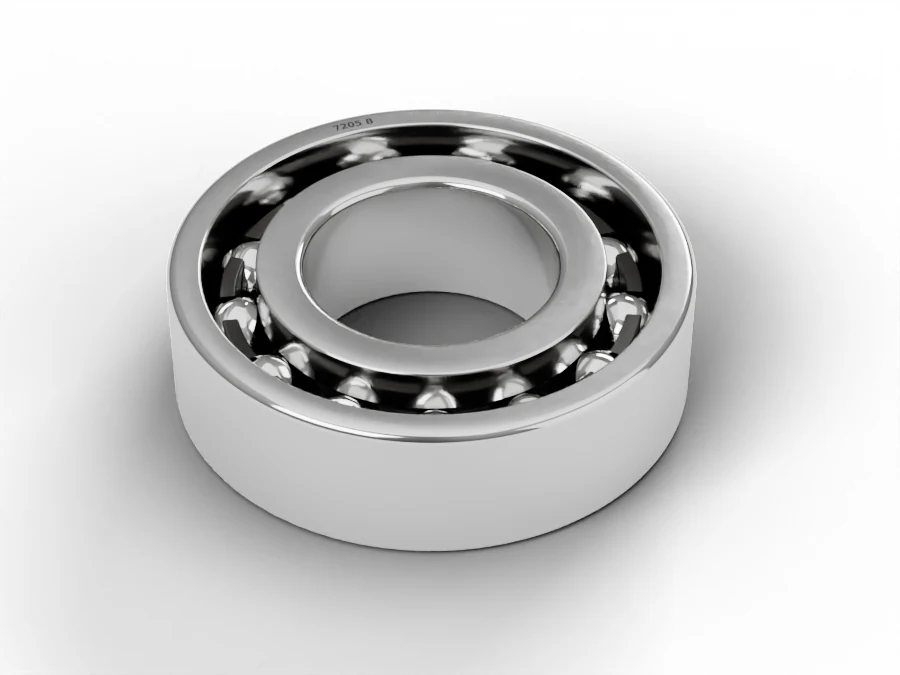

Bạc đạn cầu tiếp xúc góc
Angular contact ball bearing
Rãnh lăn trên hai vòng lệch nhau tạo góc tiếp xúc, giúp chịu đồng thời tải hướng kính và tải dọc trục lớn theo một chiều.
Giá: Liên hệ

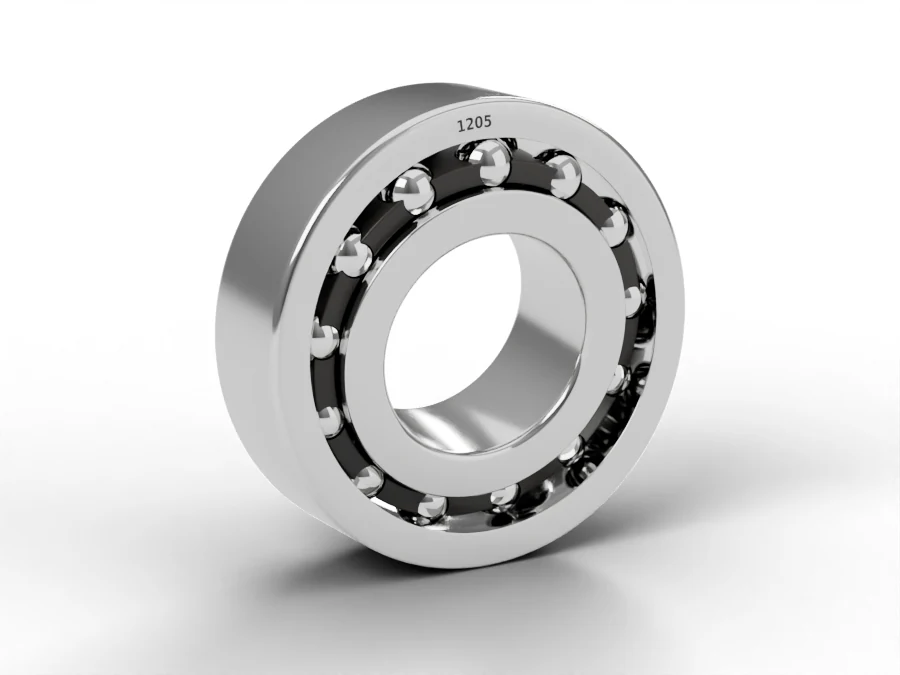

Bạc đạn cầu tự lựa
Self-aligning ball bearing
Hai dãy bi chạy trên mặt lăn hình cầu của vòng ngoài, cho phép trục nghiêng một góc nhỏ mà bạc đạn vẫn quay êm.
Giá: Liên hệ

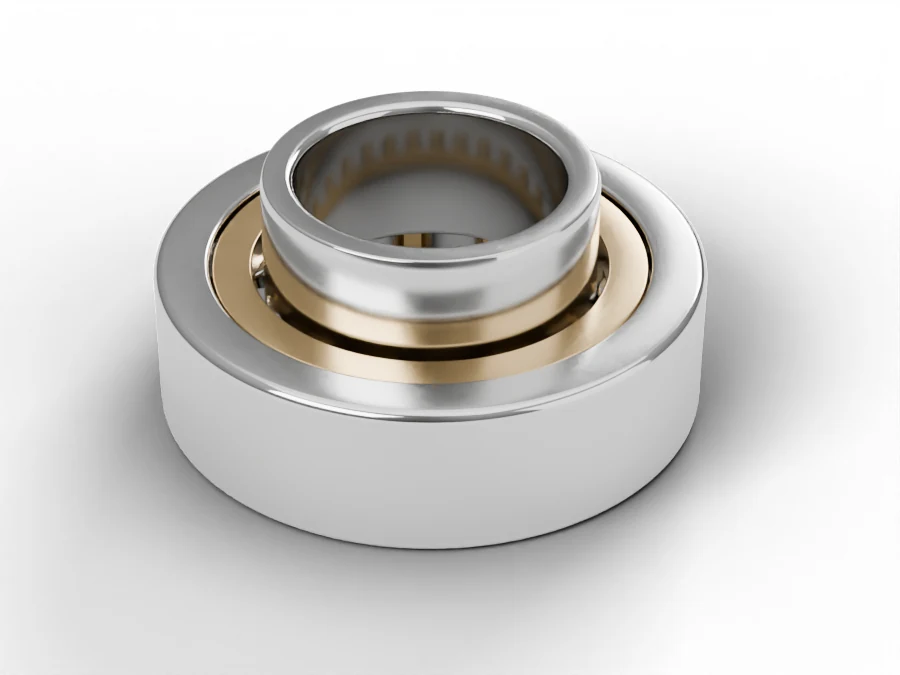

Bạc đạn đũa trụ
Cylindrical roller bearing
Con lăn hình trụ tiếp xúc theo đường với rãnh lăn, chịu tải hướng kính rất lớn và chạy được tốc độ cao.
Giá: Liên hệ

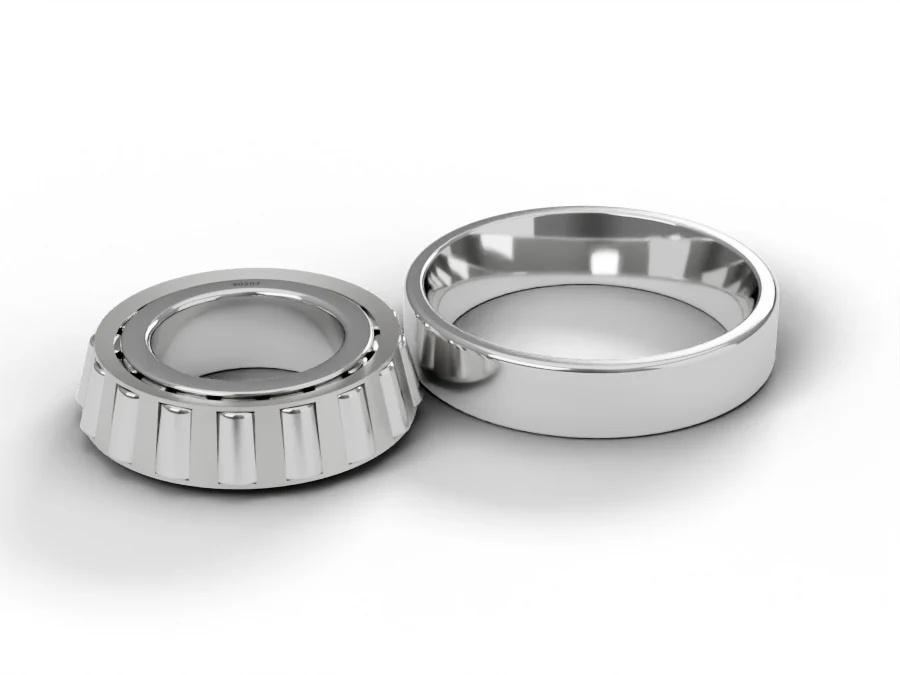

Bạc đạn đũa côn
Tapered roller bearing
Con lăn hình côn đặt nghiêng giữa hai vòng côn, chịu tốt tải hướng kính và tải dọc trục lớn theo một chiều.
Giá: Liên hệ
Bạc đạn tang trống
Spherical roller bearing
Hai dãy con lăn hình tang trống chạy trên mặt lăn cầu của vòng ngoài: chịu tải rất nặng, va đập và tự bù lệch trục.
Giá: Liên hệ

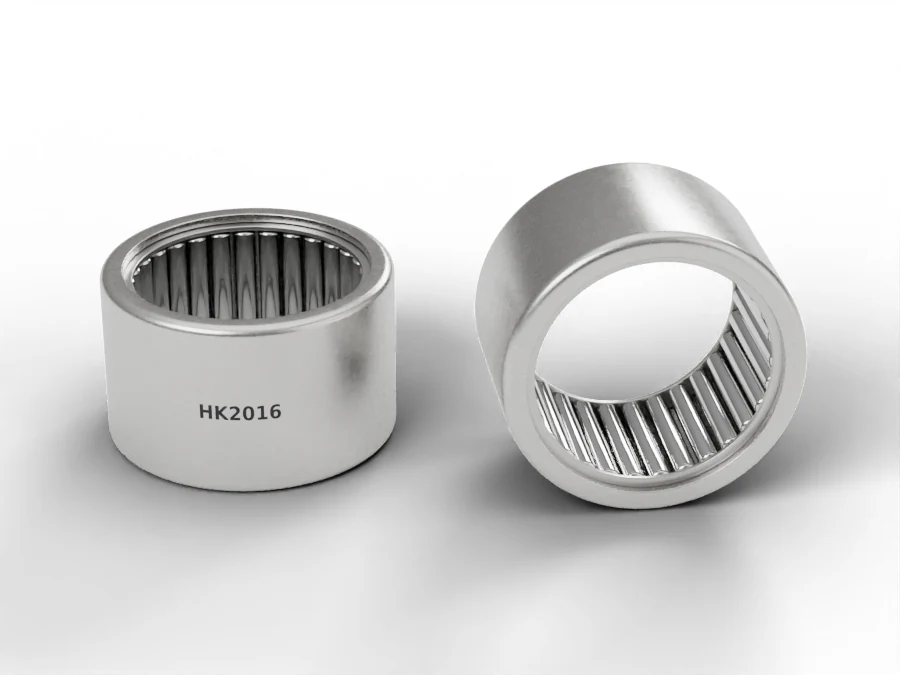

Bạc đạn kim
Needle roller bearing
Con lăn mảnh và dài (kim) cho tải hướng kính cao trong khi tiết diện rất mỏng, hợp không gian chật.
Giá: Liên hệ
Bạc đạn chặn bi
Thrust ball bearing
Dãy bi kẹp giữa vòng trục và vòng gối, chuyên chịu tải dọc trục (lực đẩy); không chịu tải hướng kính.
Giá: Liên hệ

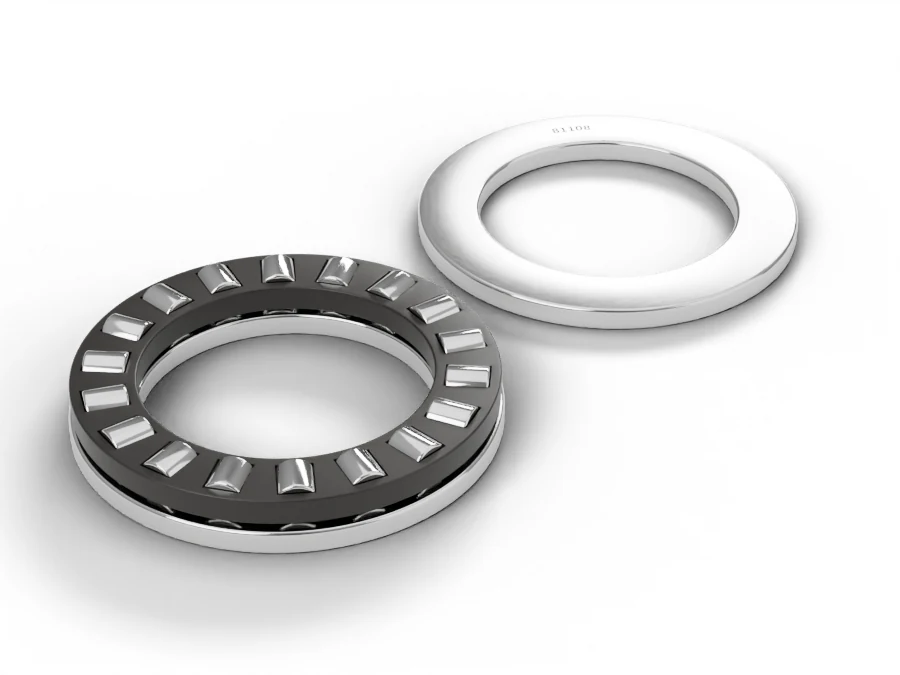

Bạc đạn chặn đũa trụ
Cylindrical roller thrust bearing
Con lăn trụ xếp hướng tâm giữa hai vòng phẳng, chịu tải dọc trục rất nặng và va đập theo một chiều.
Giá: Liên hệ
Bạc đạn chặn tang trống
Spherical roller thrust bearing
Con lăn tang trống đặt nghiêng, vòng gối có mặt cầu: chịu tải dọc trục rất lớn, chịu thêm tải hướng kính và tự bù lệch trục.
Giá: Liên hệ
Gối đỡ (cụm ổ bi có vỏ)
Mounted bearing unit
Ổ bi UC có mặt ngoài hình cầu lắp sẵn trong vỏ gang, bắt bulông thẳng lên khung máy: lắp nhanh, không cần gia công lỗ gối.
Giá: Liên hệ

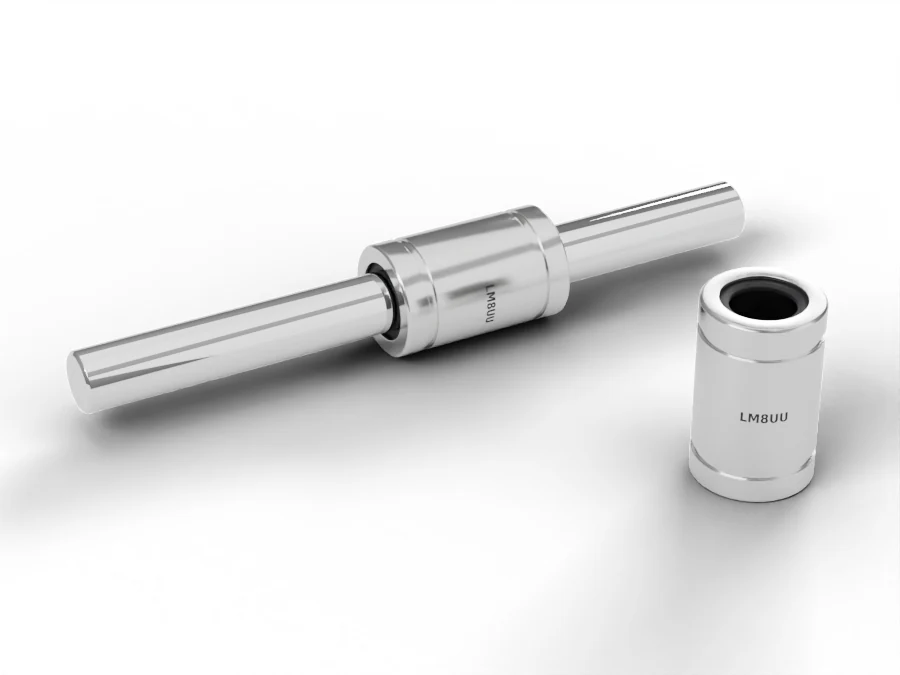

Bạc đạn tuyến tính
Linear ball bushing
Dùng cho chuyển động tịnh tiến: các dãy bi tuần hoàn trong ống, lăn trên trục tròn đã tôi cứng cho chuyển động thẳng nhẹ và chính xác.
Giá: Liên hệ

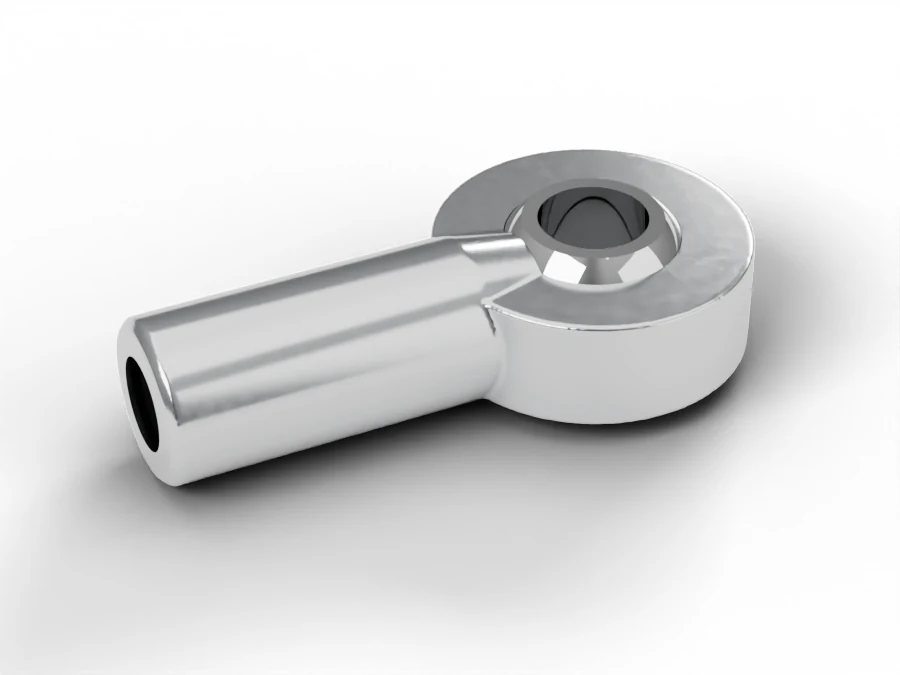

Mắt trâu và bạc khớp cầu
Rod ends and spherical plain bearings
Khớp cầu trượt, không có con lăn, cho chuyển động lắc hoặc xoay góc nhỏ dưới tải lớn: dùng ở đầu xi lanh, thanh truyền, cơ cấu liên kết.
Giá: Liên hệ
Mã hàng thông dụng
Các mã hay được hỏi mua. Bấm vào mã để xem giải mã, hoặc thêm vào yêu cầu báo giá.
| Mã | Loại | Kích thước, mm | Giá | Báo giá |
|---|---|---|---|---|
| Bạc đạn cầu rãnh sâu | 25 × 52 × 15 | Liên hệ | ||
| Bạc đạn cầu rãnh sâu | 25 × 52 × 15 | Liên hệ | ||
| Bạc đạn cầu rãnh sâu | 25 × 62 × 17 | Liên hệ | ||
| Bạc đạn cầu rãnh sâu | 30 × 62 × 16 | Liên hệ | ||
| Bạc đạn cầu rãnh sâu | 8 × 22 × 7 | Liên hệ | ||
| Bạc đạn cầu rãnh sâu | 20 × 42 × 12 | Liên hệ | ||
| Bạc đạn cầu tiếp xúc góc | 25 × 52 × 15 | Liên hệ | ||
| Bạc đạn cầu tự lựa | 25 × 52 × 15 | Liên hệ | ||
| Bạc đạn đũa trụ | 50 × 90 × 20 | Liên hệ | ||
| Bạc đạn đũa côn | 35 × 72 × 18,25 | Liên hệ | ||
| Bạc đạn tang trống | 80 × 140 × 33 | Liên hệ | ||
| Bạc đạn kim | 20 × 26 × 16 | Liên hệ | ||
| Bạc đạn chặn bi | 40 × 60 × 13 | Liên hệ | ||
| Gối đỡ (cụm ổ bi có vỏ) | d 25 | Liên hệ | ||
| Bạc đạn tuyến tính | 8 × 15 × 24 | Liên hệ | ||
| Mắt trâu và bạc khớp cầu | d 10 | Liên hệ | ||
Nhập mã cần tra
Ký hiệu phớt và nắp chắn theo hãng
Hai số cuối: mã lỗ trục
Khe hở và cấp chính xác
d · đường kính lỗ, bằng đường kính trục
D · đường kính ngoài
B · bề rộng vòng
Đo ở vài vị trí rồi lấy giá trị trung bình; nên dùng thước kẹp có độ phân giải 0,01 mm.
